FRP製で、エレメントとハウジングは一体化してあります。繊維状物質等が滞留するすき間がありません。 耐薬品、耐摩耗性に優れています。1モジュールは1エレメントで、細部の分解点検・洗浄も可能です。 おもに紙パルプ工業の漂白プロセスに用いられています。
標準仕様
| 口径 | 6"～18" |
|---|---|
| 材質 | FRP |
| エレメント数 | 2 （1モジュール1エレメント） |
| エレメントの固定方法 | エッジシール（クリアランスなし） |
| 接続方法 | フランジ（JIS10K-FF相当） |
| 使用温度 | Max.70℃ |
| 使用圧力 | Max.0.5MPaG |

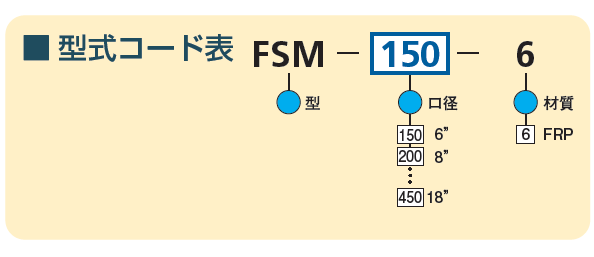

型式コード表
寸法
| 型式 | 呼び径 | 外径 ODmm |
内 径 IDmm |
厚み Tmm |
Amm | 全長 Lmm |
質量 kg |
|---|---|---|---|---|---|---|---|
| FSM-150-6 | 6" | 160 | 140 | 10 | 240 | 483 | 20 |
| FSM-200-6 | 8" | 210 | 190 | 10 | 330 | 663 | 26 |
| FSM-250-6 | 10" | 275 | 255 | 10 | 400 | 803 | 35 |
| FSM-300-6 | 12" | 316 | 290 | 13 | 480 | 963 | 56 |
| FSM-350-6 | 14" | 356 | 330 | 13 | 550 | 1103 | 80 |
| FSM-400-6 | 16" | 412 | 380 | 16 | 630 | 1263 | 118 |
| FSM-450-6 | 18" | 466 | 430 | 18 | 700 | 1403 | 153 |
