洗浄性が向上したサニタリータイプの新型スタティックミキサーです。 分解・組立が非常に容易になりました。 同サイズのエレメントは互換性を持たせ取扱いが簡単になりました。 また、液体の流れ方向を選びませんので自由な設置が可能です。 内外面ともに、高品質な研磨が施されています。
標準仕様
| 口径 | 1S～4S (標準タイプ） |
|---|---|
| 材質 | 304S.S |
| エレメント数 | 6（標準タイプ） |
| エレメントの固定方法 | 短管に溶接固定 |
| 接続方法 | フェルール、IDFネジ・ナット |
| 仕上げ | サニタリー仕上げ（オプション：電解研磨仕上げ） |

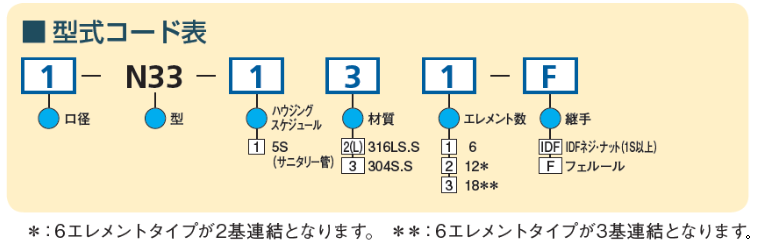

型式コード表
寸法
| 型式 | 呼び径 | エレメント数 | 外径 ODmm |
内 径 IDmm |
厚み Tmm |
全長 Lmm |
質量 kg |
|---|---|---|---|---|---|---|---|
| 1-N33-131-F | 1S | 6 | 25.4 | 23.0 | 1.2 | 260 | 0.6 |
| 1 1/2-N33-131-F | 1 1/2S | 6 | 38.1 | 35.7 | 1.2 | 380 | 0.9 |
| 2-N33-131-F | 2S | 6 | 50.8 | 47.8 | 1.5 | 495 | 2.0 |
| 2 1/2-N33-131-F | 2 1/2S | 6 | 63.5 | 59.5 | 2.0 | 610 | 3.7 |
| 3-N33-131-F | 3S | 6 | 76.3 | 72.3 | 2.0 | 730 | 4.7 |
| 4-N33-131-F | 4S | 6 | 101.6 | 97.6 | 2.0 | 975 | 8.4 |
※：6エレメントタイプが2基連結となります。
※※：6エレメントタイプが3基連結となります。
