PRODUCTS

Kシリーズ（小型スタティックミキサー）

エンジニアリング

Kシリーズ

微小流量に対応可能なスタティックミキサーです。研究レベルの処理量でも流体の完全混合を実現します。フロー合成用の小型リアクターとして最適です。

特長

①世界最小クラスのスタティックミキサー

1円玉との比較

内径1mmと2mmのミキサーエレメントを新たに開発しました。

従来品（内径3.4mm以上）では困難であった微小流量（1～100mL/min）にも対応可能です。



②2種類のラインナップ

樹脂　金属ﾀｲﾌﾟ

樹脂製と金属製の2タイプをご用意しました。耐熱性や耐圧、耐薬品性など、目的や用途に合わせて選択可能です。

③スケールアップが容易

ミキサー写真

Kシリーズでの検証結果をもとに、パイロットレベルや量産レベルへのスケールアップが容易です。

仕様

型式 樹脂製 金属製
K1-24-P K2-24-P K1-24-M K2-24-M
ミキサー内径 Φ1.0mm Φ2.0mm Φ1.0mm Φ2.0mm
チューブ接続径 1/16" 1/8" 1/16" 1/8"
推奨流量 1～20mL/min 20～100mL/min

1～20mL/min

 20～100mL/min
推奨粘度 ～1000mPa・s ～1000mPa・s
耐圧 3MPaG 10MPaG
耐熱 50℃ 200℃
材質 エレメント　PEEK エレメント　SUS304
ハウジング　PEEK,PFA ハウジング　SUS316
接続 フランジレスフィッティング 食込み継手

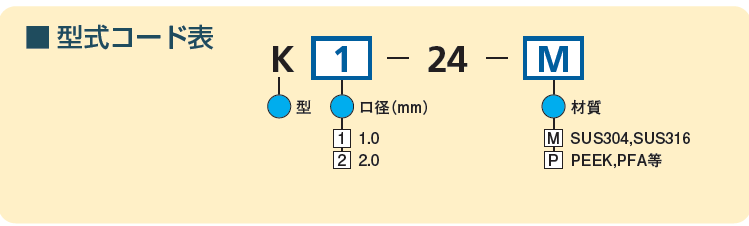

型式コード

型式コード

用途

  • 微小流量での流体の混合
  • フロー合成のプロセス研究
  • インラインミキサーの混合不良解消

【新製品】洗浄・極微小流量対応ミキサー(K-R型)

特長

  • K-R型は、従来品と比べてエレメントの取り外しが可能で、分解･洗浄が必要なプロセスに最適です。
  • 混合機構に工夫を凝らした結果、混合効率が大幅に向上しており、微小な流量でも高い混合性能を発揮することができます。
  • お客様のニーズに合わせて、さまざまな材質のモデルをご用意しています。
    【SUS製】
    耐久性に優れます。
    【樹脂製】
    透明なハウジングで、目視が可能なため、流体の状態を確認しやすいです。
    【チタン製】
    耐食性に優れ、厳しい環境下でも安心してご使用いただけます。

仕様

 型式   樹脂製    　 SUS製　   チタン製
  K1-24R-7(A)   　 K1-24R-3　  K1-24R-7(T)
 ミキサー内径  Φ1.0mm
チューブ接続径    1/16"
　推奨流量     0.1～20mL/min
推奨粘度  ～1000mPa・s
耐圧 1MPaG 40MPaG  100MPaG
耐熱  50℃  200℃ 300℃
材質  エレメント  PEEK  SUS304 チタン(TB340)
ハウジング アクリル   SUS316L   チタン(TB340)

関連製品　～送液ユニット～

送液ユニット

原料を微小流量で脈動なく送液し、さらに流量や圧力のモニタリングが可能な装置です。さらに、測定した流量・圧力データのアナログ出力が可能です。Kシリーズの混合やさまざまなフロー合成の試験で活用できます。

運用方法の一例

運用方法の一例
