従来のプレート型熱交換器では行えなかった固形物の入ったタレや、高粘性の原料にも対応できます。 またCIP洗浄、分解洗浄も簡単に行うことができます。
標準仕様
| 材質 | 304S.S（内面研磨仕上げ） |
|---|---|
| 伝熱管 | 外径25.4mm / 内径21.4mm / 厚み2mm |
| エレメントの固定方法 | 抜き出し可能（ストッパープレート型） |
| 接続方法 | フェルール |

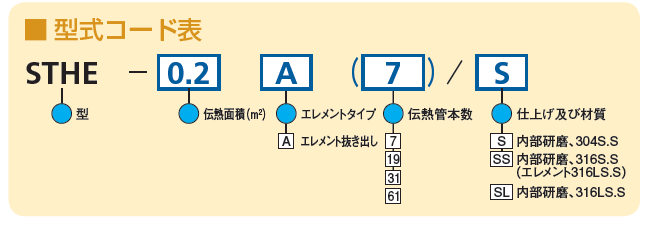

型式コード表
寸法
| 型 式 | 呼び径 | エレメント数 | 胴径OD | A | B | 伝熱管数 | 全長L | 伝熱面積 | 質量 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| （1） | （2） | （3） | mm | mm | mm | n本 | mm | m2 | kg | ||
| STHE-0.2A(7)/S | 1,1/2S | 4" | 1" | 14 | 114.3 | 120 | 80 |
7 |
900 | 0.2 | 17 |
| STHE-0.4A(7)/S | 1,1/2S | 4" | 1" | 27 | 114.3 | 120 | 80 | 7 | 1,350 | 0.4 | 26 |
| STHE-0.7A(7)/S | 1,1/2S | 4" | 1" | 41 | 114.3 | 120 | 80 | 7 | 1,800 | 0.7 | 35 |
| STHE-0.7A(19)/S | 2S | 6" | 2" | 14 | 165.2 | 150 | 100 | 19 | 900 | 0.7 | 65 |
| STHE-1.3A(19)/S | 2S | 6" | 2" | 27 | 165.2 | 150 | 100 | 19 | 1,350 | 1.3 | 81 |
| STHE-2.0A(19)/S | 2S | 6" | 2" | 41 | 165.2 | 150 | 100 | 19 | 1,800 | 2 | 97 |
| STHE-1.1A(31)/S | 2S | 8" | 2" | 14 | 216.3 | 280 | 100 | 31 | 1,050 | 1.1 | 98 |
| STHE-2.2A(31)/S | 2S | 8" | 2" | 27 | 216.3 | 280 | 100 | 31 | 1,500 | 2.2 | 133 |
| STHE-3.3A(31)/S | 2S | 8" | 2" | 41 | 216.3 | 280 | 100 | 31 | 1,950 | 3.3 | 168 |
| STHE-3.9A(61)/S | 3S | 12" | 2,1/2" | 24 | 318.5 | 230 | 100 | 61 | 1,650 | 3.9 | 230 |
| STHE-6.1A(61)/S | 3S | 12" | 2,1/2" | 38 | 318.5 | 230 | 100 | 61 | 2,100 | 6.1 | 290 |
