エレメントは特殊なグレーズ（上釉）処理をしたセラミックスを使用しています。 表面は滑らかでスケールが付着しにくく、耐摩耗性にも優れています。 各種材質のハウジングを用意していますので、流体の特性により選択することができます。 水処理プロセスをはじめ、化学プロセスで用いられています。
標準仕様
| 口径 | 12～150 mm （ミキシング部内径） |
|---|---|
| 材質 | ハウジング：PVC, 304S.S, 316S.S, STPG/PTFEライニング エレメント：セラミックス |
| エレメント数 | 4または8 |
| 接続方法 | JIS10Kフランジ |
| 使用圧力 | Max.0.5MPaG |
PAT.1327449

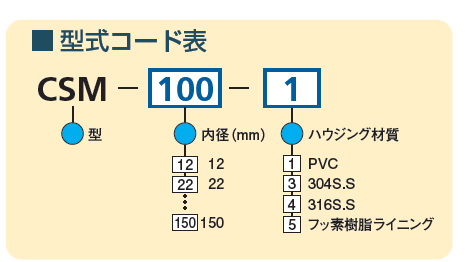

型式コード表
寸法
PVC
| 型式 | 呼び径 | エレメント数 | 内 径 IDmm |
全長 Lmm |
質量 kg |
|---|---|---|---|---|---|
| CSM-12-1 | 3/4" | 8 | 12 | 162 | 0.5 |
| CSM-22-1 | 1 1/4" | 4 | 22 | 156 | 1.0 |
| CSM-30-1 | 1 1/2" | 4 | 30 | 206 | 1.5 |
| CSM-38-1 | 2" | 4 | 38 | 254 | 2.0 |
| CSM-60-1 | 3" | 4 | 60 | 400 | 4.0 |
| CSM-80-1 | 4" | 4 | 80 | 520 | 7.5 |
| CSM-100-1 | 5" | 4 | 100 | 660 | 13.0 |
| CSM-150-1 | 8" | 4 | 150 | 980 | 33.0 |
304S.S ・316S.S
| 型式 | 呼び径 | エレメント数 | 内 径 IDmm |
全長 Lmm |
質量 kg |
|---|---|---|---|---|---|
| CSM-12-3 | 3/4" | 8 | 12 | 155 | 2.0 |
| CSM-22-3 | 1 1/4" | 8 | 22 | 277 | 4.5 |
| CSM-30-3 | 1 1/2" | 4 | 30 | 191 | 4.5 |
| CSM-38-3 | 2" | 4 | 38 | 239 | 6.0 |
| CSM-60-3 | 3" | 4 | 60 | 389 | 11.0 |
| CSM-80-3 | 4" | 4 | 80 | 509 | 15.0 |
| CSM-100-3 | 5" | 4 | 100 | 640 | 26.0 |
| CSM-150-3 | 8" | 4 | 150 | 960 | 64.0 |
フッ素樹脂ライニング
| 型式 | 呼び径 | エレメント数 | 内径 IDmm |
B mm |
C mm |
全長 Lmm |
質量 kg |
|---|---|---|---|---|---|---|---|
| CSM-12-5 | 3/4" | 8 | 12 | 5 | 63 | 170 | 2.0 |
| CSM-30-5 | 1 1/2" | 4 | 30 | 5 | 89 | 205 | 4.5 |
| CSM-38-5 | 2" | 4 | 38 | 5 | 104 | 250 | 6.0 |
| CSM-60-5 | 3" | 4 | 60 | 8 | 134 | 406 | 12.0 |
| CSM-80-5 | 4" | 4 | 80 | 8 | 159 | 526 | 21.0 |
| CSM-100-5 | 5" | 4 | 100 | 10 | 190 | 660 | 30.0 |
| CSM-150-5 | 8" | 4 | 150 | 15 | 270 | 970 | 80.0 |
