エレメントは両端をハウジングに溶接固定されており、標準として1モジュール6エレメントで用途に応じてモジュール数を選定します。調合・分散・中和・抽出など広く一般的用途に用いられます。
標準仕様
| 口径 | 3/8"～5" |
|---|---|
| 材質 | 304S.S |
| エレメント数 | 6（1モジュール当り） |
| エレメントの固定方法 | 両端溶接 |
| 接続方法 | JIS10Kフランジ |
| ハウジングスケジュール | 40 |

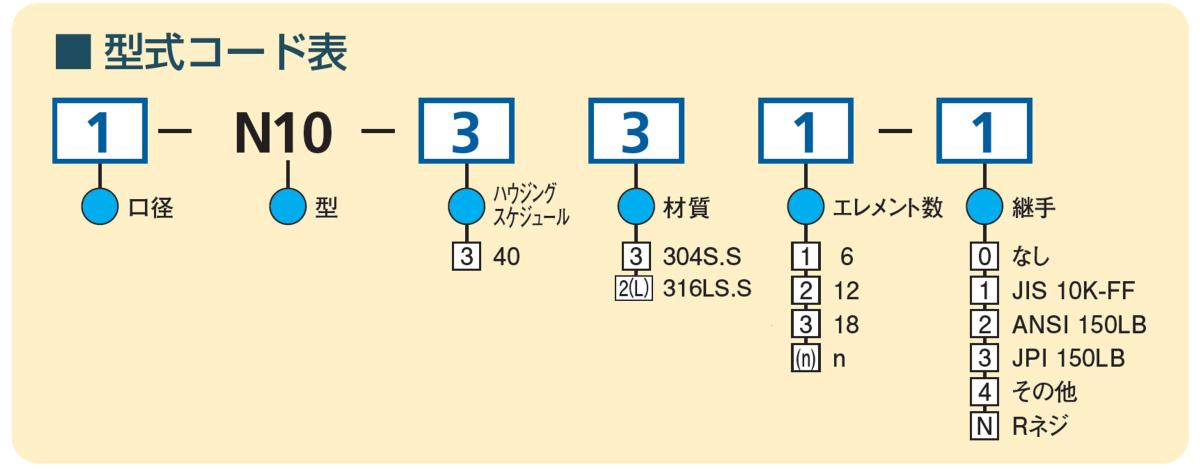

型式コード表
寸法
| 型式 | 呼び径 | 外径 ODmm |
内 径 IDmm |
厚み Tmm |
全長 Lmm |
質量 kg |
|---|---|---|---|---|---|---|
| 3/8-N10-331-1 | 3/8" | 17.3 | 12.7 | 2.3 | 130 | 1.2 |
| 1/2-N10-331-1 | 1/2" | 21.7 | 16.1 | 2.8 | 160 | 1.4 |
| 3/4-N10-331-1 | 3/4" | 27.2 | 21.4 | 2.9 | 210 | 2.0 |
| 1-N10-331-1 | 1" | 34.0 | 27.2 | 3.4 | 275 | 3.2 |
| 1 1/4-N10-331-1 | 1 1/4" | 42.7 | 35.5 | 3.6 | 340 | 4.5 |
| 1 1/2-N10-331-1 | 1 1/2" | 48.6 | 41.2 | 3.7 | 400 | 5.2 |
| 2-N10-331-1 | 2" | 60.5 | 52.7 | 3.9 | 520 | 7.7 |
| 2 1/2-N10-331-1 | 2 1/2" | 76.3 | 65.9 | 5.2 | 640 | 13.0 |
| 3-N10-331-1 | 3" | 89.1 | 78.1 | 5.5 | 760 | 16.7 |
| 4-N10-331-1 | 4" | 114.3 | 102.3 | 6.0 | 980 | 27.0 |
| 5-N10-331-1 | 5" | 139.8 | 126.6 | 6.6 | 1200 | 45.0 |
