エレメント、ハウジング、フランジ共に、PVC製のスタティックミキサーで、前後配管がPVC 製の場合に用いられます。 おもに上水、純水の水処理用に用いられています。耐衝撃性PVC、耐熱PVC でも製作できます。 また、FRP外被による補強も可能です。
標準仕様
| 口径 | 1/2"～6" |
|---|---|
| 材質 | PVC |
| エレメント数 | 6 （1モジュールあたり） |
| エレメントの固定方法 | エッジシール |
| 接続方法 | フランジ（JIS10K相当） |
| 使用温度 | Max.50℃ |
| 使用圧力 | Max.0.5MPaG |
PAT.1327449

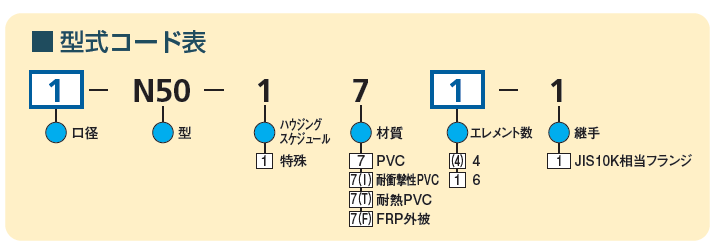

型式コード表
寸法
| 型式 | 呼び径 | 外径 ODmm |
内 径 IDmm |
厚み Tmm |
全長 Lmm |
質量 kg |
|---|---|---|---|---|---|---|
| 1/2-N50-171-1 | 1/2" | 22 | 16.0 | 3.0 | 190 | 0.4 |
| 3/4-N50-171-1 | 3/4" | 26 | 20.0 | 3.0 | 230 | 0.6 |
| 1-N50-171-1 | 1" | 32 | 25.0 | 3.5 | 250 | 0.8 |
| 1 1/4-N50-171-1 | 1 1/4" | 38 | 31.0 | 3.5 | 320 | 1.0 |
| 1 1/2-N50-171-1 | 1 1/2" | 48 | 40.0 | 4.0 | 400 | 1.4 |
| 2-N50-171-1 | 2" | 60 | 51.0 | 4.5 | 485 | 1.8 |
| 2 1/2-N50-171-1 | 2 1/2" | 76 | 67.0 | 4.5 | 630 | 2.7 |
| 3-N50-171-1 | 3" | 89 | 77.2 | 5.9 | 740 | 4.2 |
| 4-N50-171-1 | 4" | 114 | 99.8 | 7.1 | 950 | 7.3 |
| 5-N50-171-1 | 5" | 140 | 125.0 | 7.5 | 1180 | 11.1 |
| 6-N50-171-1 | 6" | 165 | 145.8 | 9.6 | 1370 | 16.3 |
